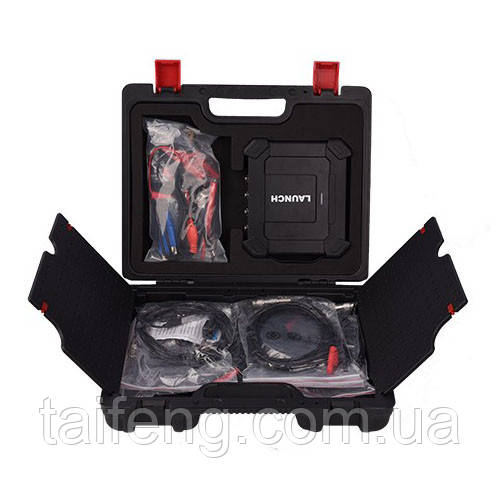

Модуль розширення ScopeBox (осцилограф) для сканерів PAD LAUNCH O2-1

Модуль розширення ScopeBox (осцилограф) для сканерів PAD LAUNCH O2-1 O2-1 — це найсучасніший 4-канальний осцилограф спеціалізованого застосування для пошуку несправностей автомобільної електроніки. Прилад виготовлений як окремий блок індустріального виконання. Миттєве захоплення будь-яких сигналів, включно з високошвидкісними CAN шини, для аналізу їхньої форми та характеристик прямо на екрані вашого сканера. O2-1 не має власних засобів зображення й органів керування й не призначений для автономного використання. Досліджуючи осцилограми досвідчений фахівець здатний виявити різні несправності системи запалювання, датчиків, виконавчих механізмів, ланцюгів та електронних блоків керування. Канали: 4 Типи сигналів: DC, AC Діапазон частот: 100 МГц Час наростання фронту: ≤ 3.5 нс (стандартно) Максимальна частота дискретизації: 1 ГГц (4 канали) Вхідний опір: 1 МОм ± 1.5% Глибина пам'яті: 50 млн вибірок (4 канали) Вертикальна роздільна здатність 8 бит Точність посилення DC: ± 3% Горизонтальна шкала: 5 мВ ~ 10 В Режим інвертування: Підтримується Тимчасова розкрутка: 50 нс ~ 1кс (1 канал), 100 нс ~ 1кс (2 канали), 200 нс ~ 1кс (4 канали) Точність розгортання: 20 ppm Детектування сигналів шини: CAN, LIN Тип синхронізації: Фронт, ширина імпульсу Режим синхронізації: Стандартний, автоматичний, одиничний Прив'язка синхронізації: DC, шумозаглушення Діапазон рівня спрацьовування: ± 10 дел Формат зображення: YT, масштабування, прокручування Режим прокрутки: 200 ~ 1000 с/діл Функції перетворення (MATH): додавання, віднімання, множення ділення, БПФ Автоматичне настроювання: Підтримується Кількість автоматично вимірюваних сигналів: 23 Курсор: Горизонтальний/вертикальний Інтерфейс живлення: USB-роз'єм, роз'єм живлення DC IN Інтерфейс даних: USB Сумісна ОС: Android Тестовані автомобільні компоненти: Цепі, датчики, виконавчі механізми, система запалювання Сфера застосування: Легковий транспорт Операційна система: Власна ОС Марки автомобілів: 50 марок
